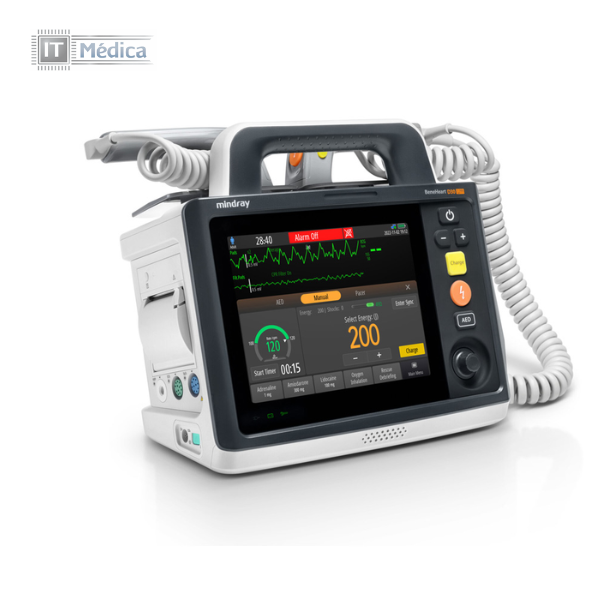

• Dimensiones:  285 mm (An) × 170 mm (Pr) × 265 mm (Al), sin palas externas
• Peso: 4,2 kg (unidad principal con batería)

Requisitos ambientales y físicos

• Resistencia al agua: IPX5
• Resistencia a los sólidos: IP5X
• Temperatura Funcionamiento: de -20 a 55 °C
  • Almacenamiento: de -40 a +75 °C
• Humedad Funcionamiento/almacenamiento: Del 5 al 95 % (sin condensación)
• Altitud Funcionamiento/almacenamiento: de -382 ma +4575 m
• Descarga: Cumple los requisitos para dispositivos médicos de 6.3.4.2,
  EN1789 (10.1.3, IEC60601-1-12)
• Vibración: Cumple los requisitos para dispositivos médicos de 6.3.4.2,
  EN1789 (10.1.3, IEC60601-1-12)
• Golpes Cumple los requisitos de la norma 6.3.4.2, EN1789
• Caída libre 1 caída en cada superficie (6 superficies en total), a una altura de 0,75 m
• EMC Cumple la norma IEC60601-1-2
• Seguridad Cumple la norma En/IEC 60601-1

Pantalla

• Tipo: Pantalla táctil capacitiva en color LCD, protegida por cristal templado
• Dimensiones: 8 pulg.
• Resolución 1024 × 768 píxeles
• Visualización de ondas Máx. 5 canales
• Tiempo de observación de onda Máx. 36 s (ECG)
• Velocidad de barrido ECG/SPO2: 6,25, 12,5, 25, 50 mm/s
  RESP/CO2: 3, 6,25, 12,5, 25, 50 mm/s
• Congelación de traza Sí
• Captura de pantalla Sí
• Modo de alto contraste Sí
• Brillo automático Sí
• Control por gestos Sí

Alimentación

• Alimentación de CA
• Tensión de línea De 100 a 240 V
• Corriente De 1,8 a 0,8 A
• Frecuencia 50/60 Hz (±3 Hz)

Alimentación de CC (con inversor CC/CA)

• Tensión de entrada 12 V
• Tensión de salida 230 V
• Potencia de salida 150 W

Batería

• Tipo 4500 mAh, bloque de batería de iones de litio recargable
• Tiempo de carga Menos de 3 horas hasta el 90 % y menos de 4 horas hasta el 100 %
  con el equipo apagado
• Indicador de capacidad Indicador LED de 5 segmentos para evaluar rápidamente
  la capacidad de la batería

Capacidad (batería nueva totalmente cargada)

• Modo de monitorización: 6,5 horas, configurado con ECG de 3/5 derivaciones,
  desfibrilación manual, brillo de pantalla ajustado al nivel más bajo sin impresión

• Onda Pulso monofásico de onda cuadrada
• Anchura de pulso 20 ms o 40 ms, ±5 %
• Periodo refractario De 200 a 300 ms, ±3 % (función de frecuencia)
• Modo de estimulación Demanda o fijo
• Frecuencia de estimulación De 30 lpm a 210 lpm, ±1,5 %
• Salida de estimulación De 0 mA a 200 mA, ±5 % o 5 mA, lo que sea mayor
• Estimulación 4:1 La frecuencia del pulso de estimulación se reduce en un
  factor de 4 cuando se activa

ECG

• Tipo de derivación ECG de 3 derivaciones, ECG de 5 derivaciones
• Selección de derivación 3 derivaciones: I, II, III. 5 derivaciones: I, II, III, aVR, aVL, aVF, V
• Visualización de frecuencia cardiaca
  Adultos: de 15 a 300 ppm
  Pediatría: de 15 a 350 ppm
  Neonatal: de 15 a 350 ppm
• Resolución 1 ppm
• Arritmia Sí
• Alarmas Sí
• Monitorización de ST/QT Sí
• Tamaño de ECG 1,25 mm/mV (×0,125), 2,5 mm/mV (×0,25), 5 mm/mV (×0,5),
  10 mm/mV (×1), 20 mm/mV (×2), 40 mm/mV (×4), Auto
• Aislamiento de paciente
  (resistente a la desfibrilación)
  Tipo CF: ECG, RESP, SpO2, PANI, TSI, TEMP
  Tipo BF: CO2

Respiración

• Método Impedancia transtorácica
• Rango Adultos: De 0 a 200 rpm
  Pediátrico, neonato: De 0 a 200 rpm
• Resolución 1 rpm

Pulsioximetría SpO2

• SpO2 de Mindray
• Rango De 0 a 100 %
• Resolución 1 %
• Rango de FC De 20 a 300 ppm
• SpO2 de Nellcor
• Rango De 0 a 100 %
• Resolución 1 %
• Rango de FC De 20 a 300 ppm
• SpO2 de Masimo
• Rango De 1 a 100 %
• Resolución 1 %
• Rango de FC De 25 a 240 ppm
