• Dimensiones: (H x W x D) 1450mm × 1000mm × 1330mm
• Peso: 108 kg (Sin vaporizador ni cilindro)

Estante superior

• Límite de peso: 34 kg
• Ancho X Hondo: 578×360 mm

Cajón (Dimensión interna):

• Cajones: cantidad 2
• Dimensiones (H x W x D): 150 x 298 x 348 mm

Ruedas

• Cantidad: 4
• Diámetro: 126 mm
• Frenos: En las 4 ruedas

Lámpara auxiliar: Sí

Especificaciones de seguridad

• Tipo de protección contra descargas eléctricas: Clase I, que contiene
  la fuente de alimentación interna.
• Grado de protección contra descargas eléctricas: Tipo B
• Grado de protección líquida: No proporciona
  protección contra líquidos (dispositivo común) — IPX0 (IEC 529)
• Puesta a tierra de protección: Cumplir con los requisitos de la
  Cláusula 58 en IEC 60601-1. Los terminales de tierra de protección no se
  pueden utilizar para conectar las diferentes partes del equipo, ni
  para sujetar los componentes que no estén relacionados con la
  tierra de protección o la tierra funcional.

Especificaciones ambientales
Temperatura

• Operación: +10 ~ +40 ºC
• Almacenamiento y transporte: -20 ~ +55 ºC

Humedad (sin condensación)

• Operación: ≤80% HR
• Almacenamiento y transporte: ≤93% HR

Presión atmosférica

• Operación: 70 ~ 106 kPa
• Almacenamiento y transporte: 50 ~ 106 kPa

Especificaciones de alimentación

• Entrada de alimentación: 110 ~ 240Vac, 50/60Hz.
• Tomas eléctricas auxiliares: Hasta3 salidas (1.5A para cada una)

Batería interna

• Tipo de Batería: Batería de iones de litio incorporada, 11,1V CC, 7800 mAh
• Autonomía: 60 min para batería de respaldo (alimentada por baterías
  recién cargadas con una temperatura de cambio de 25 °).

Especificaciones neumáticas
ACGO (Salida de gas común auxiliar)

• Conector: ISO 22 mm OD y 15 mm ID

• Tipo de gas: O2 & N2O & Air.
• Rango entrada tubería: 280 a 600 kPa.

Manómetros de suministro de tuberías

• Tipo: Mecánico.
• Rango: 0 a 1MPa.
• Precisión: ± (4% de la lectura a escala completa + 8% de la lectura real).

Control de O2

• Método: Corte de N2O con pérdida de presión de O2.
• O2 Flush: 25~75L/min.

Flujómetro auxiliar de O2

• Indicador: tubo de flujo.
• Rango: 0~15L/min.
• Precisión: ±200 ml / min o 10% del valor mostrado, lo que sea mayor

Sistema Link O2 -N2O (Link – 25)

• Tipo: Mecánico.
• Rango: Concentración de O2 no inferior al 21%.

Flujómetros mecánicos:

• Rango de flujo de O2: 0~10L/min.
• Rango de flujo de Aire: 0~10L/min.
• Rango de flujo de N2O: 0~10L/min.

Interfaz de conexión

•  RS-232, PS/2, USB, RJ45, HDMI

Componentes del ventilador
Sensor de flujo

• Tipo: Sensor de flujo de orificio variable
• Locación: Puerto inspiratorio y espiratorio

Sensor de oxígeno

• Tipo: Pila de combustible galvánica
• Fio 2: 21% – 100%
• Precisión: ± (volumen fraction of 2.5% + 2.5% gas level)

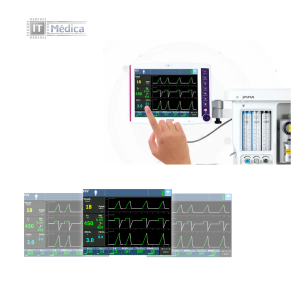

Pantalla del ventilador

• Tipo: Pantalla Color TFT-LCD táctil
• Tamaño: 15“
• Formato pixel: 1024 x 768
• Parámetros: Todos parámetros de alarma (incluyendo Tasa de respiración,I/ Eratio,
  Tidalvolume, Minutevolume, PEEP, MEAN, PEAK, PLAT y concentración de O2,EtCO2)
• Formas de ondas: P-T, F-T, V-T, CO2-T
• Bucles: P-V, F-V, F-P
• Perilla: Gira en sentido horario / antihorario y confirma
• Botones: Silencio de alarmas, config. alarma,
  bloqueo, valores monitorizados, config. de ventilación, config. de sistema, registro de sistema, espera.

Indicadores:

• Alarma:
  Amarillo: Prioridad media
  Rojo: Prioridad alta
• AC: Verde
• Batería:
  Verde: Completamente cargada
  Naranja: Cargando
